Попередню схему можна легко розширити, щоб створити секундну стрілку для цифрового годинника. Логіка проста, якщо ви розумієте, як мікросхема взаємодіє із сигналами таймінгу.

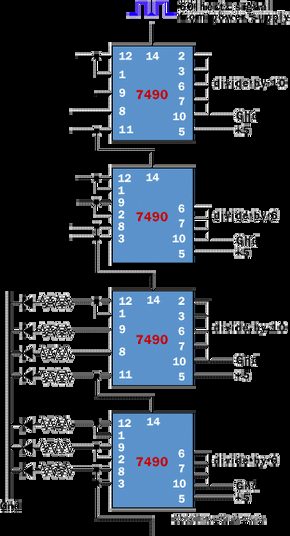

Дві мікросхеми 7490 зверху виконують основну роботу. Вони приймають сигнал 60 Гц від мережі живлення і ділять на 60. Це створює базовий ритм для секунд. Третя мікросхема 7490 приймає сигнал 1 Гц на вхід і ділить його на 10. Її чотири виходи керують звичайними світлодіодами на цій схемі. Четверта мікросхема 7490 ділить вихід третього на 6, і її три виходи також управляють звичайними світлодіодами. На цьому етапі ми отримуємо “секундну стрілку” годинника, і результат роботи секундної стрілки представлений в двійковому коді. Якщо ви хочете створити годинник, що відображає час у двійкових числах, все готово. Нижче представлено зображення макетної плати, що включає дільник на 10 дільник на 6 і набір світлодіодів, що відображають вихід лічильника в двійковому вигляді.
З’єднання вузлів
Проштовхніть дроти вниз. Заберіть зайву довжину ніжок компонентів. Якщо поспішати, ви отримаєте клубок дротів, налагодження якого стане кошмаром. Але якщо ви слідуєте сітці, макетна плата стає керованою.
Таке щільне компонування — це не лише естетика. Це практичність. На одній платі поміщаються чотири окремі лічильники.
Більшість людей зупиняються на двох. Вони залишають зазори. Вони витрачають марно. Але якщо ви дисципліновано прокладаєте траси та підтримуєте акуратність кабельних з’єднань, математика сходиться. Чотири лічильники. Одна плата.
Це змінює робочий процес.
Вам не потрібно кілька прототипів. Вам не потрібно змінювати мікросхеми між платами для порівняння продуктивності. Ви можете проводити паралельні випробування. Ви можете бачити взаємодію між етапами, не піднімаючи щуп.
Фізичні обмеження формують найкращі звички проектування. Вам потрібно продумувати шляхи сигналів перед тим, як робити з’єднання. Не можна просто бовтати проводами всюди. Кожен дюйм плати має значення.
Коротке замикання легше виявити, коли дроти прямі. Легше відстежити несправність, коли компонування не є хаотичним.
Так що пакуйте щільно. Тримайте все обережно.
